Drohnenvermessung

Drone

Dohnenvermessung – Dieser Begriff hat schon seit längerem Einzug in der Bau- und Vermessungsbranche gehalten.

Wo sich diese Randdisziplin anfangs noch etablieren musste, setzen bereits seit Jahren etliche Institutionen und Vermessungsbüros auf die Vermessung mithilfe von Drohnen.

Sie haben das Potenzial, bisherige Abläufe zu optimieren oder zu erweitern …

Weiterlesen

Drohnen werden auch als UAS (Unmanned Aerial Systems) bezeichnet und können gegenüber der herkömmlichen Vermessung durch Tachymeter oder GNSS Zeit und Kosten einsparen und dennoch wesentlich umfangreichere Ergebnisse mit hoher Genauigkeit liefern.

Doch die Vorteile sind nicht nur beschränkt auf eine reine Zeitersparnis oder einen höheren Detailgrad im Endergebnis. Die Drohnenvermessung umfasst einen weiten Bereich von Möglichkeiten,

  • wie zum Beispiel die Digitalisierung von Luftbildern zur Erstellung von CAD-Plänen für Verwaltungszwecke.
  • Sie liefert eine schnelle und effiziente Grundlage für das Geländeaufmaß, die in der Kombination mit den klassischen Vermessungsmethoden eine extrem detailreiche Planungsgrundlage liefern kann.
  • Es können deutlich genauere 3D-Modelle für die Volumenberechnung von Halden und Gruben erstellt werden.
  • Panoramaaufnahmen, Videos und Inspektionsflüge an unzugänglichen Orten gehören wohl zu den bekanntesten Anwendungen von UAS im gewerblichen Bereich.
  • Aber auch bei der Baudokumentation und der Trassierung von Leitungen, Straßen und Bahnstrecken können UAS die terrestrische Vermessung beschleunigen.

Finden Sie hier unsere Produkte und Anwendungsmöglichkeiten im Detail:

Anwendungsbeispiel Friedhofsdigitalisierung

Vom UAS-Luftbild zum digitalem Friedhofsplan

Vom Oberflächenmodell zum Geländemodell

Oberflächenmodell vs. Geländemodell

Einsatzgebiete im Detail

  • Luftaufnahmen, Umfliegung, Rundum- oder Panoramablicke als Bild und Video
  • Abgabe in digitaler Form oder in großformatigem, qualitativem Druck auf verschiedenen Materialien möglich
  • Anwendung für Homepages oder Werbezwecke

Drohnenbefliegung der Gemeinde Bernstadt

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Orthomosaike oder Orthophotos sind hochauflösende, georeferenzierte Luftbildaufnahmen, die das Gelände in an jeder Stelle direkt von oben zeigen, anders als herkömmliche Luftaufnahmen.

  • Zum Beispiel für Leitungstrassierung, als Planhintergrund und Datengrundlage bei der Friedhofsdigitalisierung
  • Großformatig für Werbezwecke verwendbar

Egal ob bei Instandhaltungsmaßnahmen oder der Baustelleninspektion, oft gibt es Bereiche die mit gewöhnlichen Methoden nur schwer zugänglich sind. Hebebünen kommen schnell an ihre Grenzen und wohin das menschliche Auge nicht ohne Hilfsmittel gelangen kann sind Nahaufnahmen, Videos und 3D-Modelle – erstellt durch einen Drohnenflug – von enormer Hilfe.

Dabei können Dächer, Kirchtürme, Schornsteine, Windkraftanlagen und vieles weitere problemlos inspiziert werden.

  • Inspektion oder Zustandsprüfung von Objekten, Planung von Instandhaltungs-arbeiten, Dachvermessung für die Planung von Solaranlagen
  • Besonders an schwer zugänglichen Stellen durch hochauflösende Nahaufnahmen unter-stützt durch Videomaterial und 3D-Modelle
  • Bauinspektion zur Fortschrittsdokumentation oder regelmäßig anstehende Inspektionen
  • Erstellung von referenzierten Lageplänen für GIS Systeme und ansprechende Darstellungen
  • Übergabe und Einbindung von Ergebnissen in GIS-Systeme, sowie weitere Betreuung
  • Dazu auch weitere Ergebnisse, wie hoch-aufgelöste Luftbilder, Gelände- oder 3D-Modelle

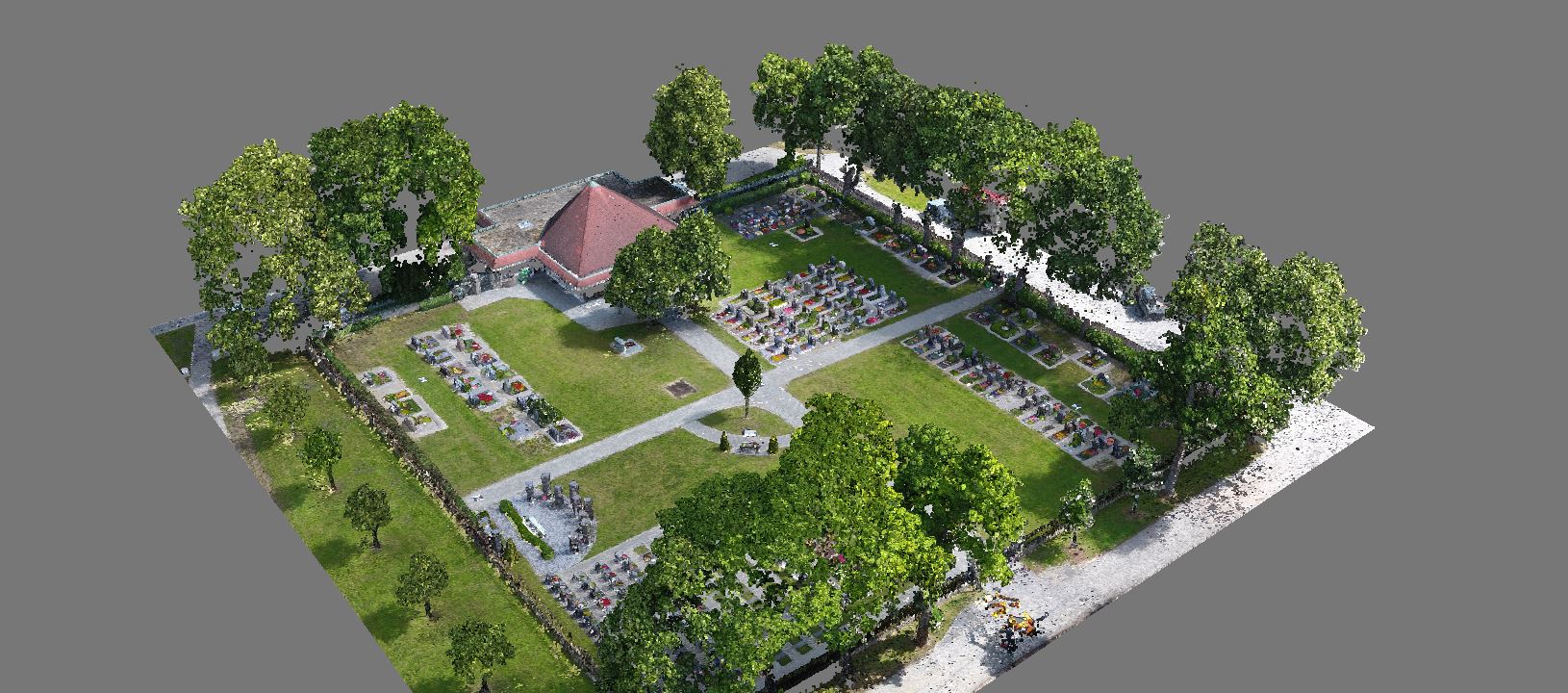

  • Dreidimensionale Kartierung und Erzeugung einer Virtuellen Realität (VR)
  • Durch photogrammetrische Methoden wird eine Punktwolke erzeugt, welche die Grundlage des Modells bildet
  • Kann zur Planung oder graphischen Darstellung genutzt werden und bildet die Basis einer Vielzahl weiterer Auswertungen

Digitales Oberflächenmodell (DOM, engl.: DSM)

Ein digitales Oberflächenmodell bildet die Oberfläche eines Gebiets mit allen darauf befindlichen Erhöhungen wie Vegetation und Gebäuden ab. Das Modell wird auch als Digital Surface Model (DSM) bezeichnet. Es wird bei der Berechnung einer Punktwolke mit erstellt und dient als Grundlage für das Geländemodell.

Digitales Geländemodell (DGM, engl.: DEM)

Ein digitales Geländemodell (auch Digital Elevation Model – DEM) bildet die Oberfläche eines Geländes ohne Bebauung oder Vegetation ab. Es wird in speziellen Verfahren aus dem Oberflächenmodell berechnet. Das DEM findet Verwendung in GIS-Anwendungen und der Bauvermessung.

  • Erstellung von Geländeschnitten, Höhen-profilen und Oberflächenmodellen basierend auf dem 3D-Modell
  • Sehr zeitsparende und wesentlich umfassendere Aufnahme der Daten mit höherer Detailtiefe als bisher möglich
  • Basierend auf dem 3D-Modell können die Oberfläche oder das Volumen eines Objekts ermittelt werden
  • Interessant für die Abschätzung von Volumen einer Schutt- oder Abraumhalde
  • Erfassung von Innenräumen und Fassaden durch terrestrisches Laserscanning und Erfassung von Dächern durch UAV-Befliegung
  • Umfassender und detailgetreuer Scan von Gebäuden, Erzeugung virtueller Zwillinge zur Planungs- und Vermessungszwecken

Sie benötigen weitere Informationen zur Drohnenvermessung?
Nehmen Sie Kontakt mit uns auf!

Telefonisch: 0731/880 178 – 34

E-Mail: gis@ib-will.de

Vorteile der Drohnenvermessung

Eine Vielzahl von Anbietern wirbt mit der Vermessung und Datenerzeugung durch Drohnenflüge. Oft ist dort eine hohe Lagegenauigkeit aber nicht gewährleistet oder es müssen weitere Dienstleister für die Auswertung hinzugezogen werden. Neben den Pluspunkten der Drohnenbefliegung bieten wir als Ingenieurbüro für Vermessung und Geoinformatik viele weitere Vorteile gegenüber anderen Anbietern.
