3D - Laserscanning

Erfasst alles – bis auf den Millimeter genau.

Terrestrische Laserscanner sind stationär einsetzbare Vermessungsinstrumente mit sehr hoher Genauigkeit. Ein Laserscanner rotiert um die horizontale und vertikale Achse und sendet dabei Lichtimpulse (Laserstrahlen) aus. An der Oberfläche angekommen, werden diese reflektiert und das zurückkehrende Signal wieder vom Scanner empfangen. Mittels Winkel und Streckenmessung kann der Punkt millimetergenau im Raum bestimmt werden. Integrierte OnBoard-Multikamerasysteme erlauben gleichzeitig die schnelle Erfassung von hochauflösenden HDR-Bildpanoramen.

Ergebnis: 3D-Messpunktwolke und 360°-Grad-Panoramen

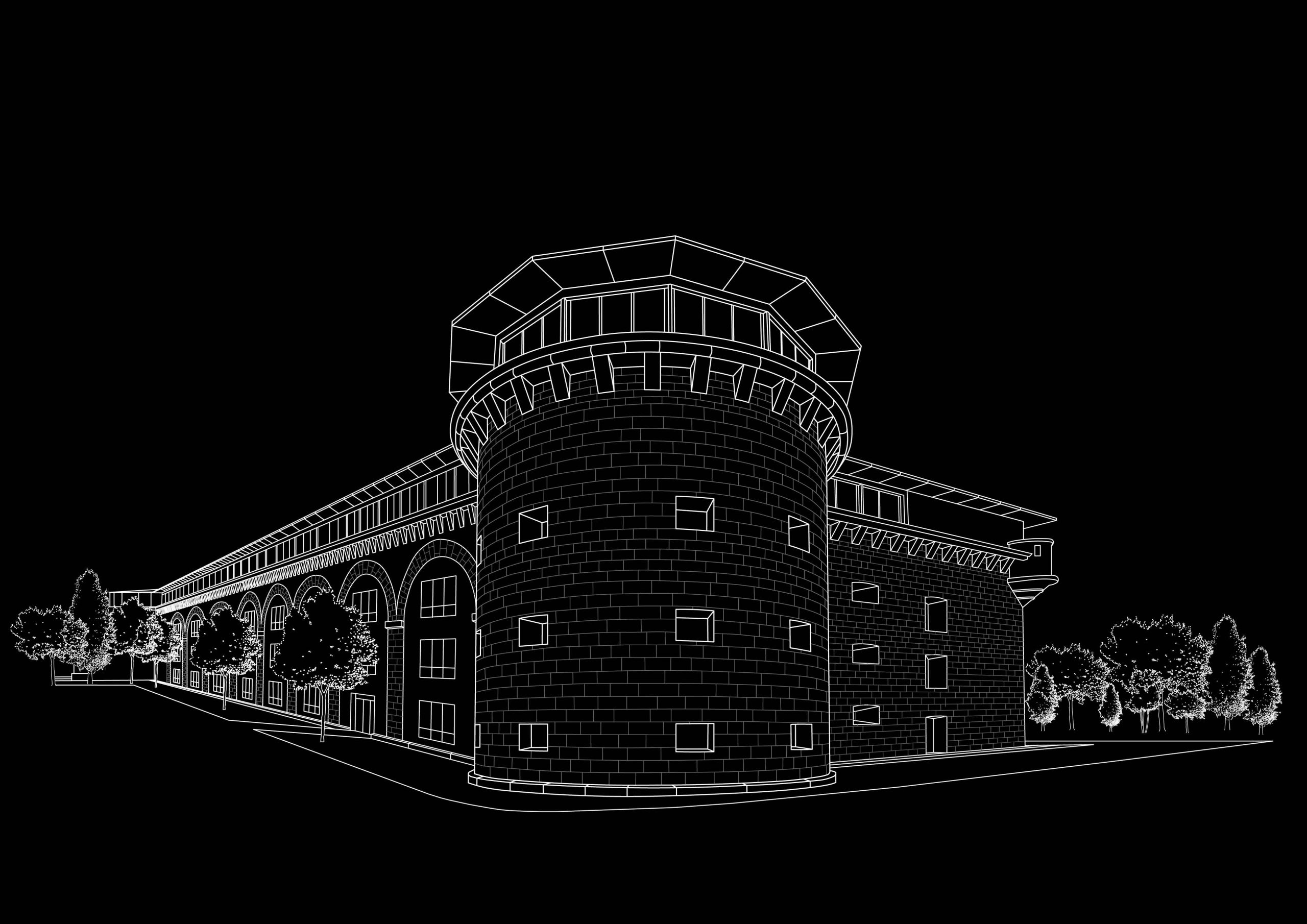

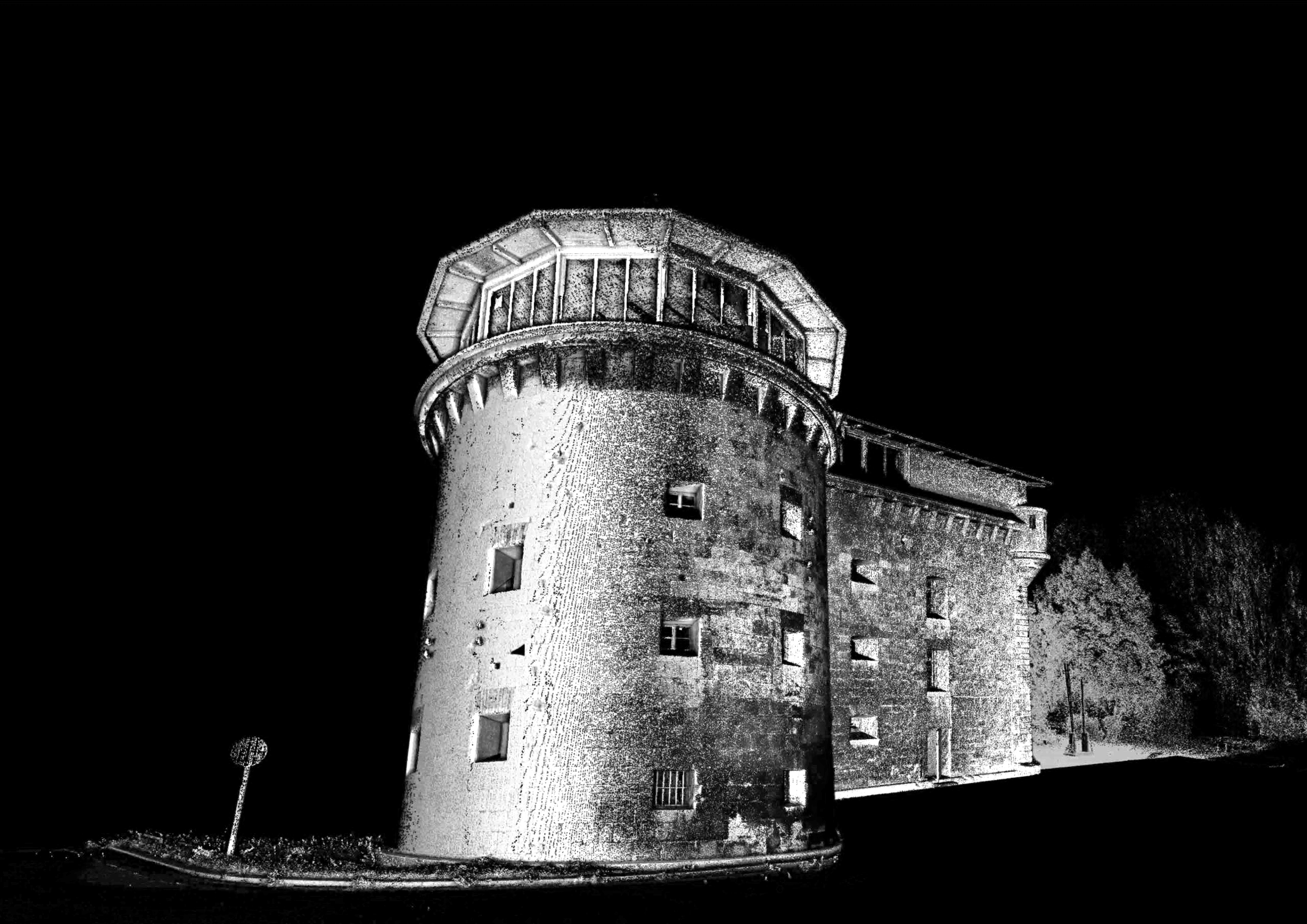

Das Ergebnis sind Millionen Messpunkte pro Scannerstandpunkt – die 3D-Punktwolke. Diese dokumentiert die räumliche Situation maßstabsgetreu und vollumfänglich. Maße, Flächen und Volumen können exakt ermittelt werden. Die Punktwolke bietet die ideale Grundlage für weitere Auswertungen und die Herstellung von aktuellen Bestandsplänen und 3D-Gebäudemodellen.

Zusätzlich wird für jeden einzelnen Standpunkt ein 360°-Panorama erzeugt. Die hochauflösenden Bilddaten – wahlweise in Farbe und HDR – geben zusätzlich Aufschluss über wichtige Vor-Ort-Informationen wie Sanierungszustand und Details zur Gebäudetechnik.

Die Vermessung durch Laserscanning-Verfahren führen wir in Zusammenarbeit mit unserem Partnerunternehmen durch, der GeodatIQ GmbH.

Zur GeodatIQ

Kombination mit drohnengestützter Vermessung

Bei terrestrischem Laserscanning handelt es sich um eine stationäre Methode, bei der der Scanner an einem Standpunkt platziert wird und in der 360°-Aufnahme die Umgebung erfasst. Wenn der Scanvorgang abgeschlossen ist wird der Scanner zum nächsten Aufnahmepunkt versetzt.

Da terrestrisches Laserscanning an den Boden gebunden ist, kann es zu Lücken in der Erfassung kommen, zum Beispiel bei Dachflächen und an unzugänglichen Stellen. Hier lässt sich die Verbindung zur Drohnenvermessung herstellen, denn die Punktwolken aus der UAV gestützten Vermessung lassen sich mit den Daten des Laserscanners verknüpfen. So kann die Drohnenvermessung das Laserscanning unterstützen und die Fehlenden Daten ergänzen. Durch die Symbiose der verschiedenen Aufnahmesysteme lassen sich andernfalls schwer realisierbare Aufnahmen umsetzen!
